Förnuftig ist der neue Luftreiniger von Ikea und als solcher hat er mein Interesse geweckt. Aber scheinbar anders als viele Andere finde ich das Gerät nicht interessant um Viren aus der Luft zu filtern, dazu eignet er sich wohl auch nicht. Mir geht es eher um größere Verunreinigungen wie Pollen, Staub o.ä. das sich in der Luft tummelt.

So weit so gut, der Haken: Förnuftig lässt sich von Hause aus so gar nicht ins Smart Home integrieren. Das Gerät hat als Interface lediglich einen Drehschalter mit den Stuffen „Aus“, 1, 2 und 3. That’s all.
Für mich ist hier die Challenge dies zu ändern, denn natürlich möchte ich den Filter am liebsten laufen lassen wenn mich der „Krach“ nicht stört. Und natürlich auch nicht dauerhaft sondern vielleicht in Intervallen. Oder z.B. dann wenn der Staubsauger fährt und Staub aufwirbelt. Und wer weiß was mir sonst noch so einfällt.
Es muss also eine digitale Steuerung ans Gerät.

Abkürzung – der einfache Weg

Der erste Gedanke in Richtung smarte Steuerung war schon da vor dem Gerät:
Entsprechend simpel ist er: Eine schaltbare Steckdose.
Dank des analogen Drehschalters “merkt” sich der Luftfilter seinen Zustand auch ohne Strom. Mit einer schaltbaren Steckdose lässt sich also sehr einfach zwischen “Aus” und der am Gerät eingestellten Stufe umschalten.
Ich hab hier einfach zu einer Steckdose mit Tasmota Firmware gegriffen,
zum einen weil ich sie da hatte, zum anderen da diese sich super ohne Cloudanbindung nutzen lässt.

Die Umsetzung ist einfach, Zwischenstecker rein, fertig, aber die Möglichkeiten sind es leider auch. Die schaltbare Steckdose kann also nur ein erster Schritt sein. Deshalb hab ich mir als nächstes das Innenleben angesehen.

Aufschrauben

Wenn man die Stoffbespannung und den Filter aus dem Gerät entfernt, offenbart sich der Förnuftig als schlichter, in meinem Fall schwarzer Kasten.

Dabei wirkt das Plastik aus einem Guss, abgesehen von einem Streifen an der Oberseite, der sich auf der Unterseite zum Drehknopf befindet und in dem sich der kleine rote Knopf befindet.
Interessanterweise ist dieser Plastikstreifen mit “normalen” Philipps Schrauben befestigt, wohin gegen die restlichen Schrauben ein Dreiecks-Profil aufweisen.
Nach dem Lösen der beiden Schrauben kann der Plastikstreifen nach oben abgehoben werden. Darunter offenbart sich ein Teil der Elektronik.

Zum Vorschein kommt eine kleine Platine. Netterweise ist sie nicht überkomplex, hat nur einen Layer und der ist auch schön beschriftet. Ohne wirklich geschaut zu haben was passiert vermute ich dass diese Platine einefach eine Art PWM Signal für den Lüftermotor erzeugt. Aber so tief will ich gar nicht einsteigen, mir reicht es den Drehschalter zu “automatisieren”.

Selbiger sitzt über den zwei 5er Kontaktreien auf dem “leer” scheindenden Platz der Platine.

Messen

Ausgebaut und von oben sieht die Platine aus wie obriges Foto, geprägt vor allem durch den großen Drehschalter. Die Beschriftungen auf der Platinen unterseite weisen darauf hin, dass die Logik mit einem 5V Pegel arbeitet. Um das zu bestätigen habe ich flux das Multimeter verwendet und gemessen was beim Einstellen der verschiedenen Stufen geschieht. Dabei kam herraus, dass der Drehschalter 4 der von oben betrachteten rechten Pins schaltet. Für jeden Status (Aus, I, II und III) wird ein ander Pin auf GND gezogen. Für Aus der Erste, für I der Zweite etc. Es ist je nur der eine Pin geschaltet, die anderen Pins sind durch die Pull-Ups auf der Platine auf High (5V) gezogen [also bei aus 2, 3 und 4 auf 5V, bei I 1, 3 und 4 etc].

Löten

Nach dieser Erkenntnis kann der Schalter ab, und durch einen ESP ersetzt werden.

Aufgrund der 5V Logik reicht leider der ESP alleine nicht, sonder es ist auch ein Pegelwandler nötig der die 3,3V des ESP auf 5V umsetzt. Außerdem braucht der ESP durchaus etwas Strom. Deshalb ist noch einen DC-DC Wandler nötig, der aus den 24V des Netzteils 3,3V für den ESP erzeugen kann.

Das wars mit der Hardware, jetzt noch Software auf den ESP. Am einfachsten Tasmota und zack lässt sich der Luftfilter via MQTT schalten

Ich ertrinke in der Frage nach dem Warum,
in der Unwirklichkeit dieser winzigen Welt,
ertrinke in der Bedeutungslosigkeit mit der dieser kleine Punkt durch das endlose Nichts gleitet und in der Absurdität das dieser winzige Fleck für uns Alles ist.

Dieser Fleck auf dem sich jeder Einzelne so zentral, so wichtig vorkommt,
ja so zentral, so wichtig vorkommen muss um nicht zu verzweifeln,
um nicht zu ertrinken im endlosen Nichts,
um nicht unterzugehen in dem Gedanken der eigenen Bedeutungslosigkeit.

Chaos Computer Club ist auch ein Lebensstil. Auf einer Wiese bei Mildenberg hat er sich eine Stadt gebaut, in der alle ihr Wissen teilen und jeder sein darf, wie er will.

Unter dieser Prämbel leitet Kai Biermann seinen Artikel zum Chaos Comunication Camp 2015 ein.
In diesem gelingt es Biermann das Gefühl Camp besser in Worte zu fassen als es mir je gelingen würde.
Natürich ist es immer viel viel mehr als sich Textuell beschreiben lässt. Außerdem ist es für jeden Anders. Dennoch finde ich das in diesem Text ein Stück weit gelingt herraus zu arbeiten was das Camp ausmacht.
Der Artikel ist hier in der Zeit erschienen.
Ganz klare Leseempfehlung!

CC/BY/2.0 Robert Anders

By accident I ended up with an Garmin vivofit, that luckily could meet all of my requirements in the end. But first things first, the Garmin vivofit is a bracelet that tracks movements. It distincts between steps walked, steps runned and movement done while asleep. You might think that its not much but this data is quite interessting. Its amazing how many/ how little steps one does during the days. The vivofit runs on batteries, that should last for one year and may be replaced afterwards. So the no charging requirement is met. Whats left is the cloud connection. Out of the box the vivofit syncs with garmin apps against the “garmin connect” cloud. But…

Get the data from vivofit localy

But luckily there is a python implementation of the ant+ protocoll (openant). It’s the protocol that is used by the vivofit to transmit its data. Further more there is python code to download all the data from the vivofit, so called ‘.fit’ files. Its called antfs-cli. Now one may decode the ‘.fit’ files and extract its values to generate statisitcs, graphics and so on. I’ve written some code to dump the ‘.fit’ content to the mysql-db of a remote webserver, and further some php & js number of steps per day. If there is interest drop me a line and I might publish the code. Further more I think about creating a detailed description how to setup a raspi to read data from vivofit and display the data on a website.

After using all the python projects and my own code, the vivofit meets all my expectations.
And works like a charm.

Pier bei Sonnenschein (2005)

Gestern wurde mir seine Vergänglichkeit klar gemacht, Vergänglichkeit allgemein.
Unwirklich die Bilder des brennenden Piers im Fernsehen.
Rauchschwaden und Feuer in dem sonst so fröhlichen Postkartenmotiv.
Heute morgen war von der ersten Halle nur noch ein gerippe Übrig.

Ich weiß nicht ob oder wann ich das nächste mal dort stehen werde.
Was ich weiß ist das es ein Stück weit ein anderer Ort sein wird.
Natürlich ist er das, jedes mal.
Aber gestern wurd es mir schmerzlich bewusst.
Mir wurde schmerzlich bewusst das keiner alle Zeit der Welt hat. Auch nicht für so simple Dinge wie am Ende eine Piers zu stehen. Und das es wichtig ist die Chancen zu nutzen, jedes mal! Den ob es das letzte mal war, weiß man in der Regel zu spät.

Nachdenklich und in der Hoffnung das ein Wiederaufbau möglich und finanzierbar ist. Die See ist und bleibt ein schöner, ein Nachdenklicher Ort.

This Video shows a testrun of one of the capsules (the red glowing thing) which moves through the pipes at the facade of the congress center.

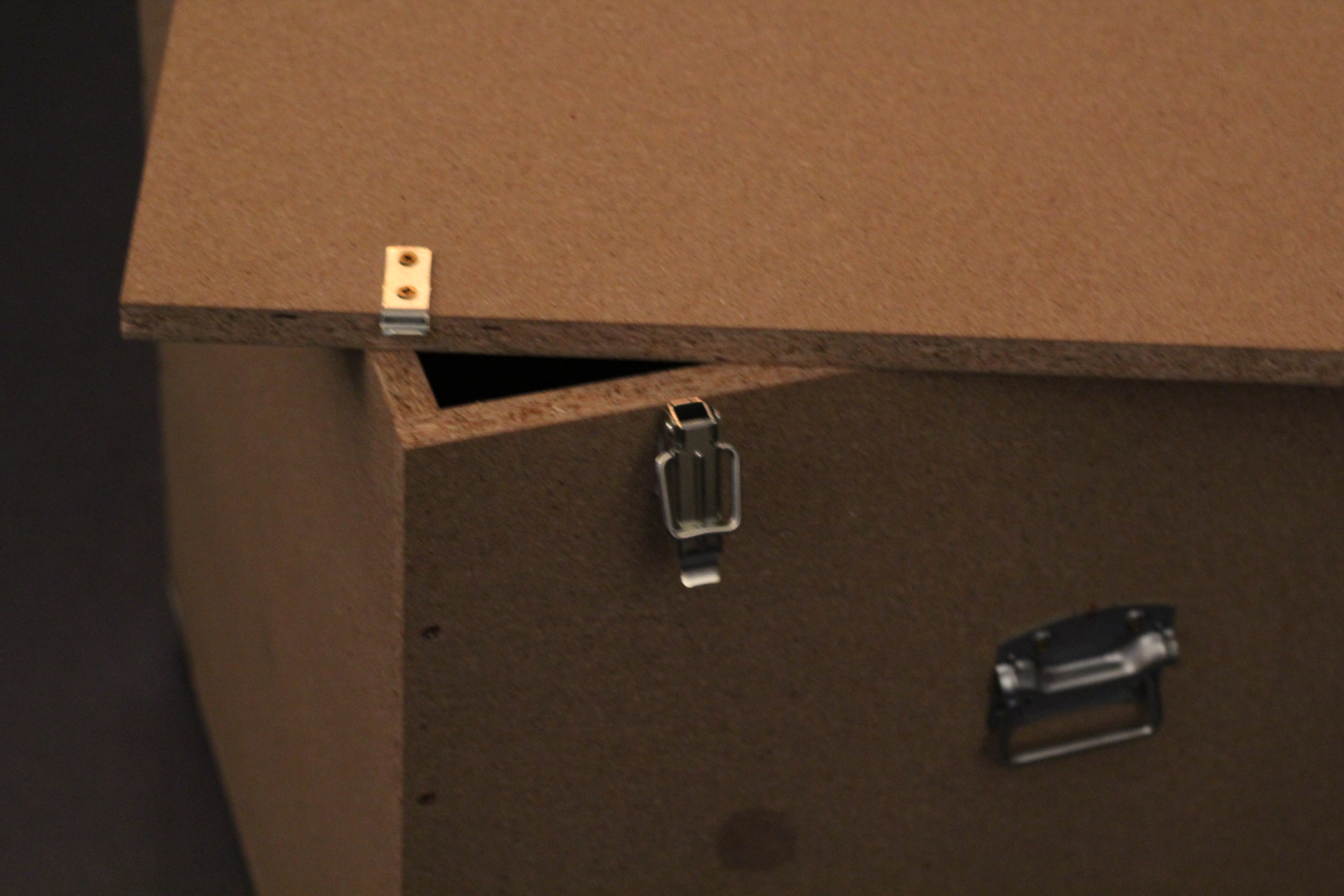

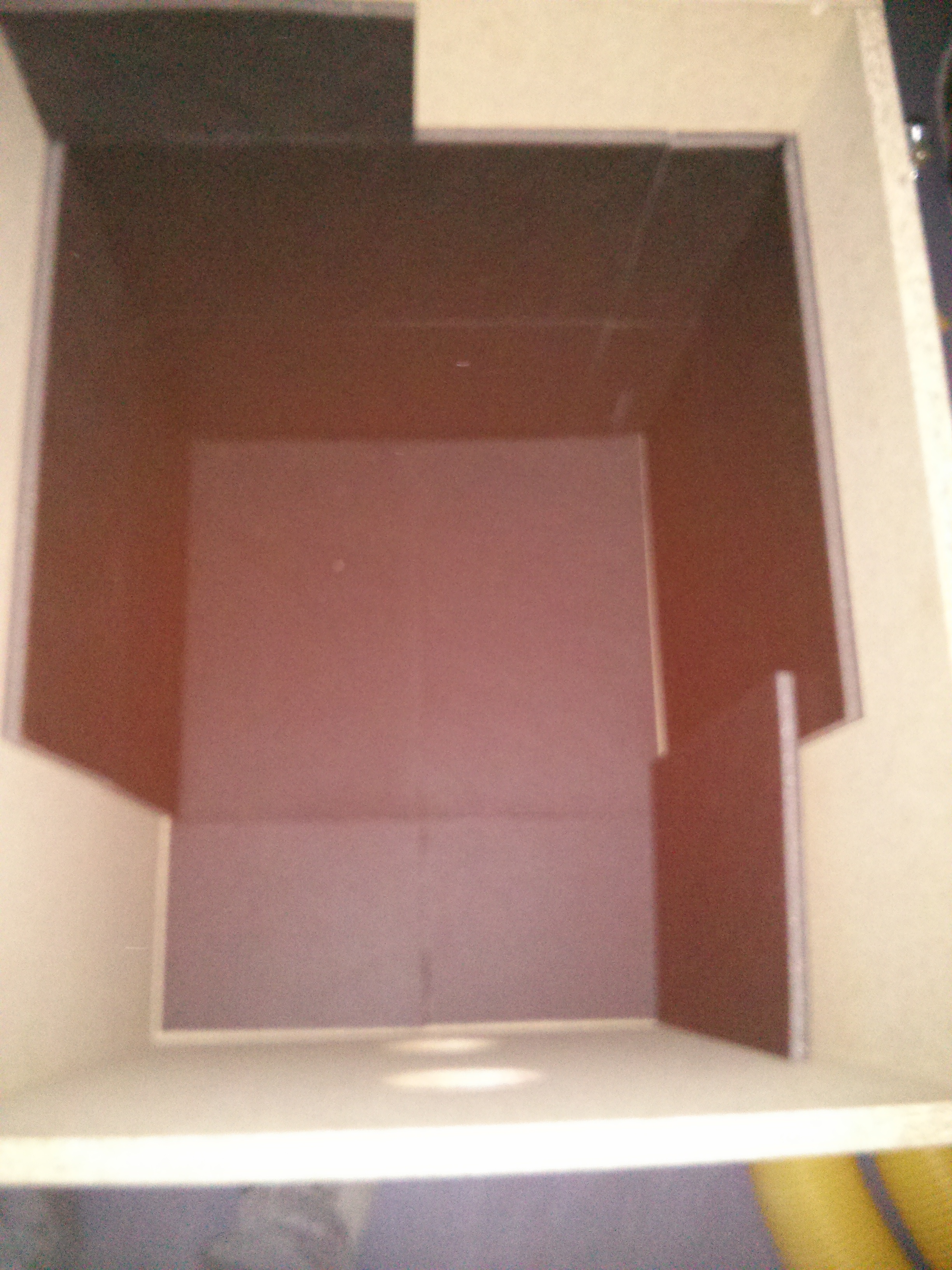

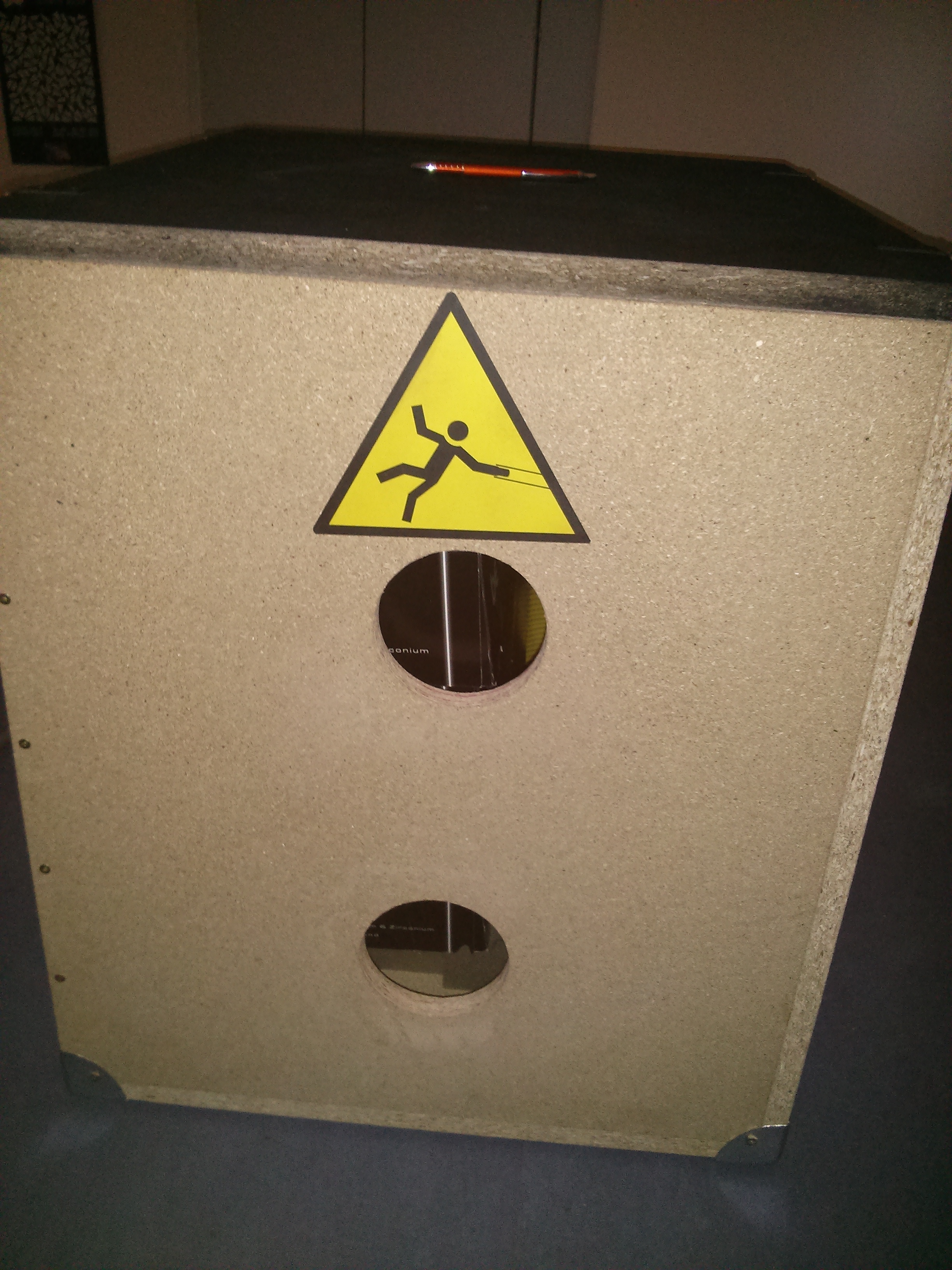

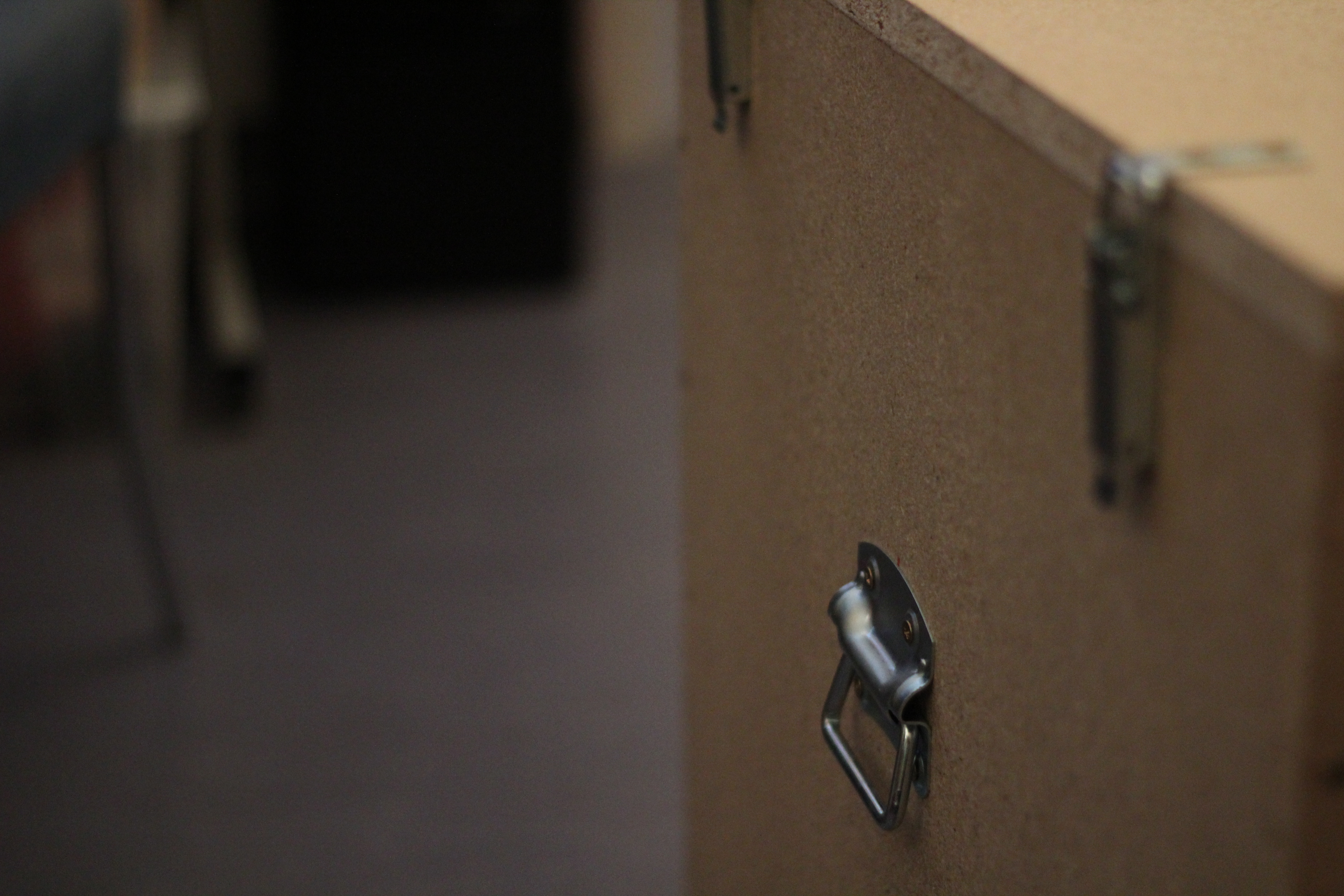

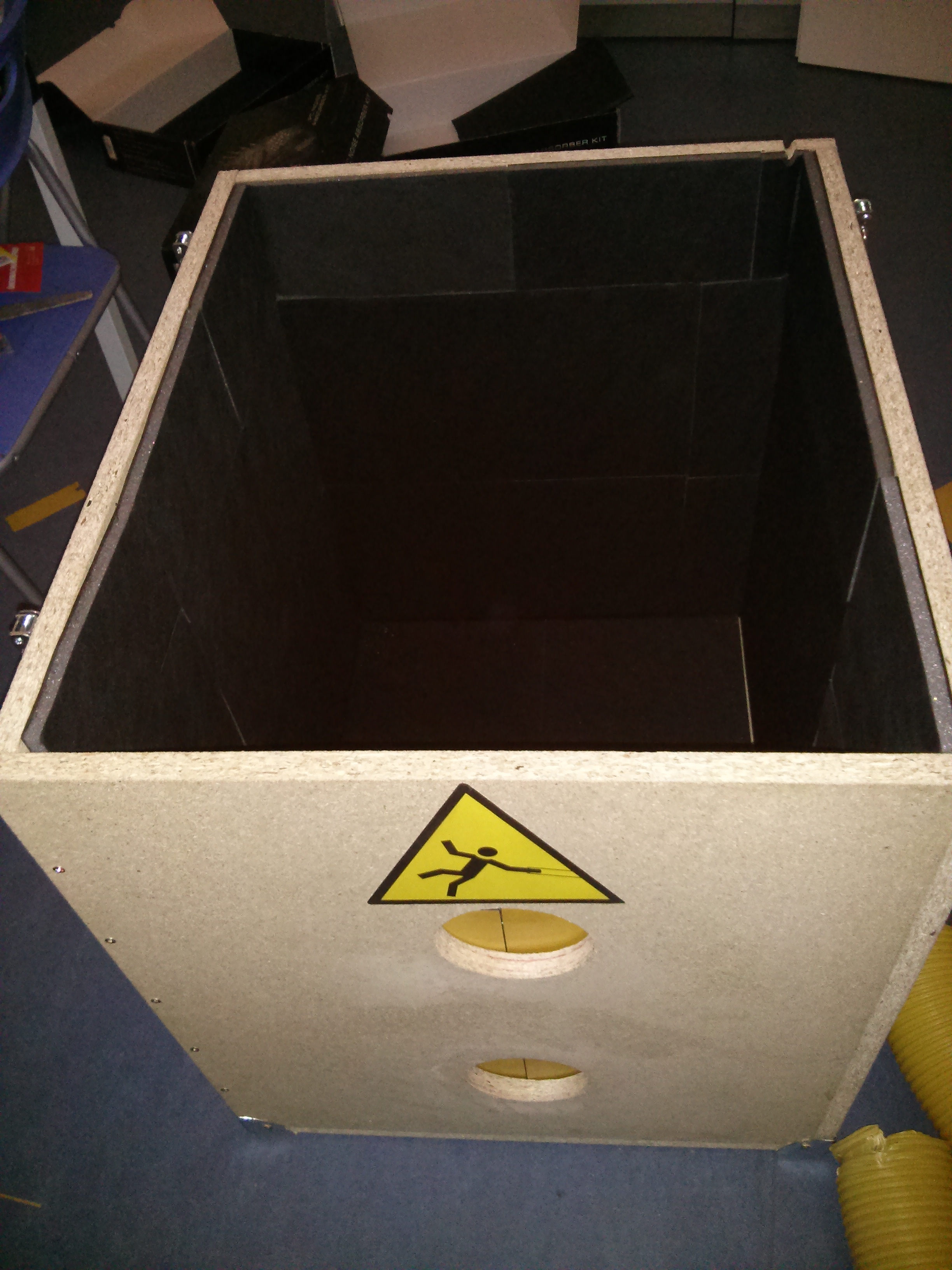

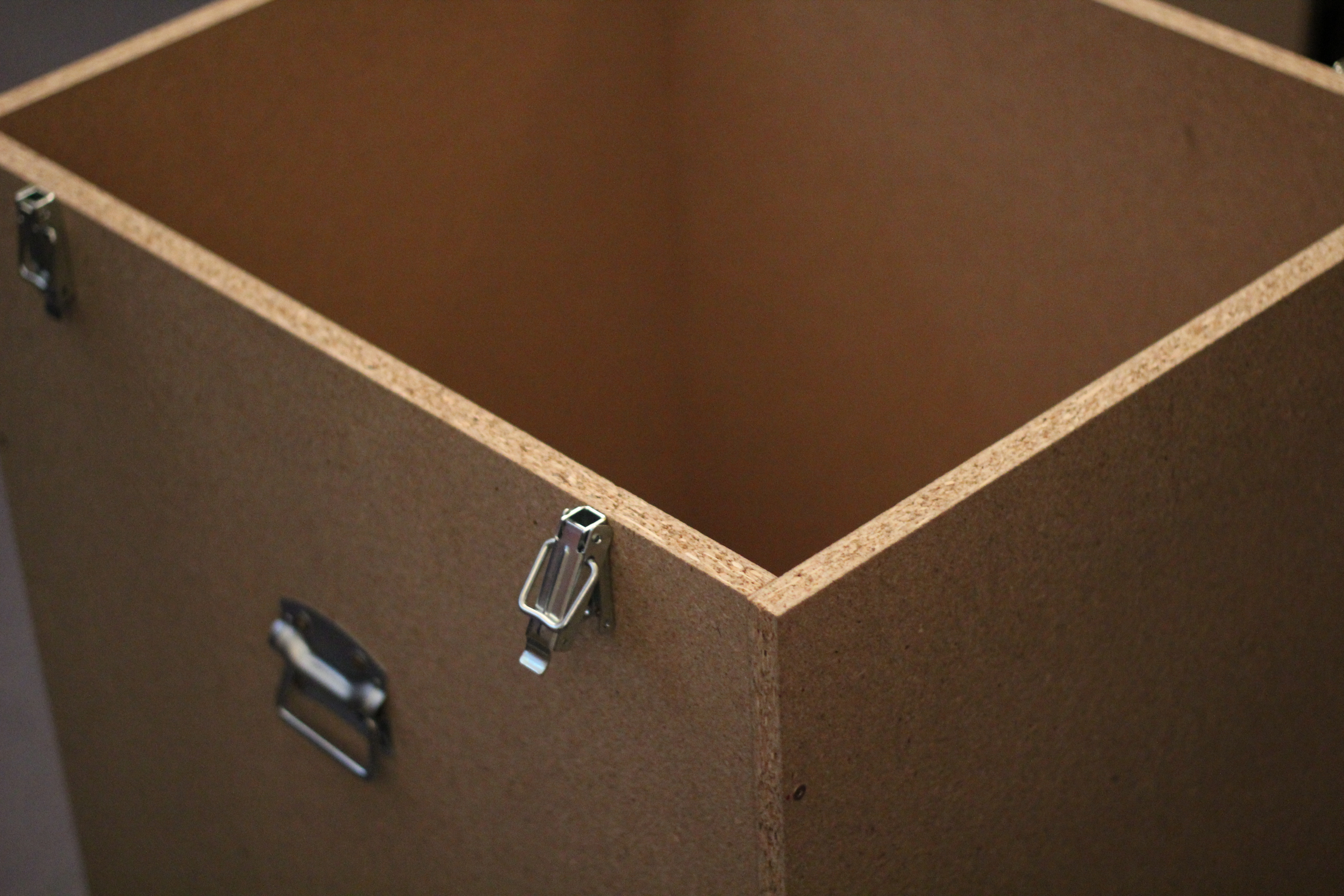

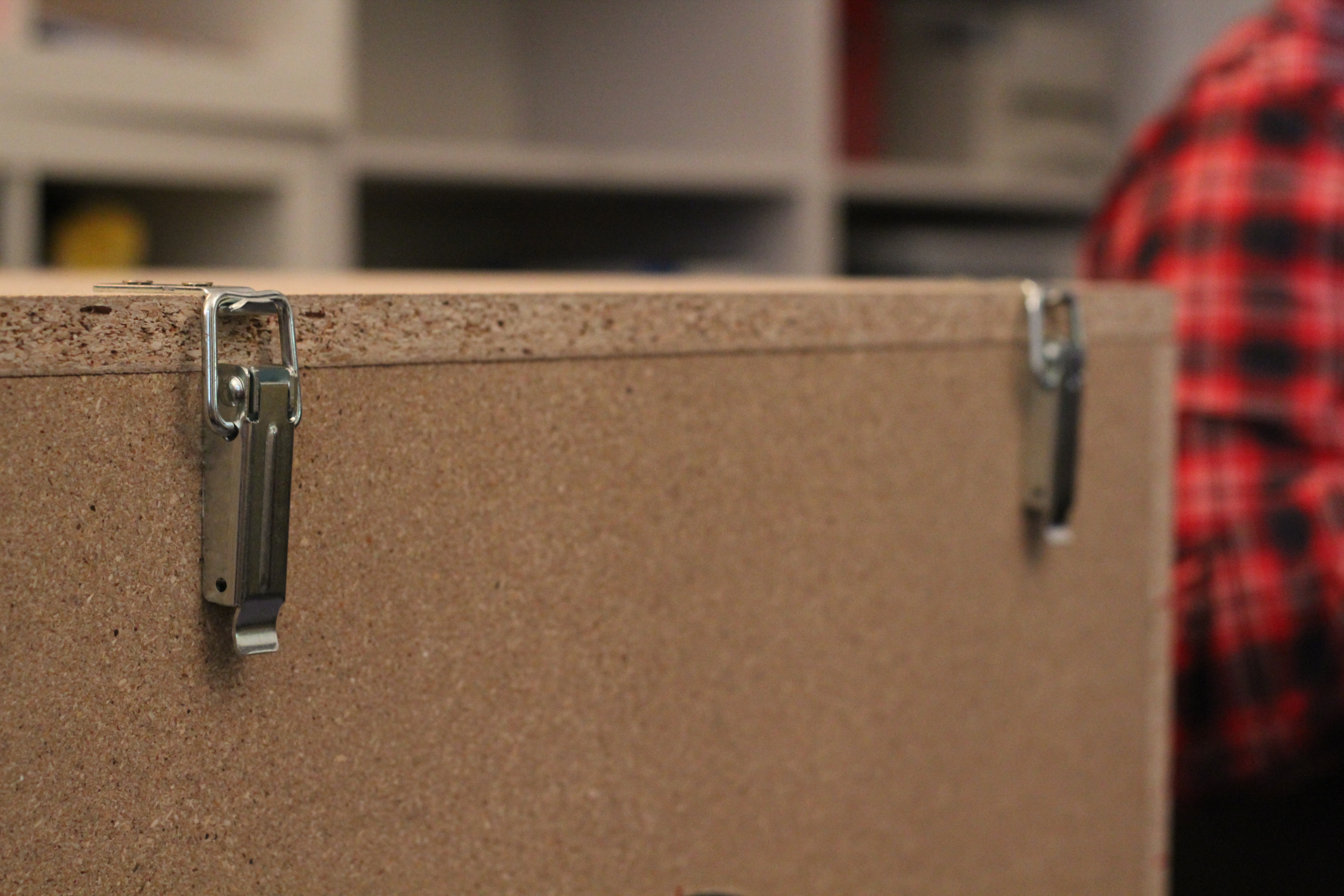

Und was soll ich sagen, ich finde die Box ist echt schick geworden.
Sie hat den Spitznamen Bernd bekommen :)

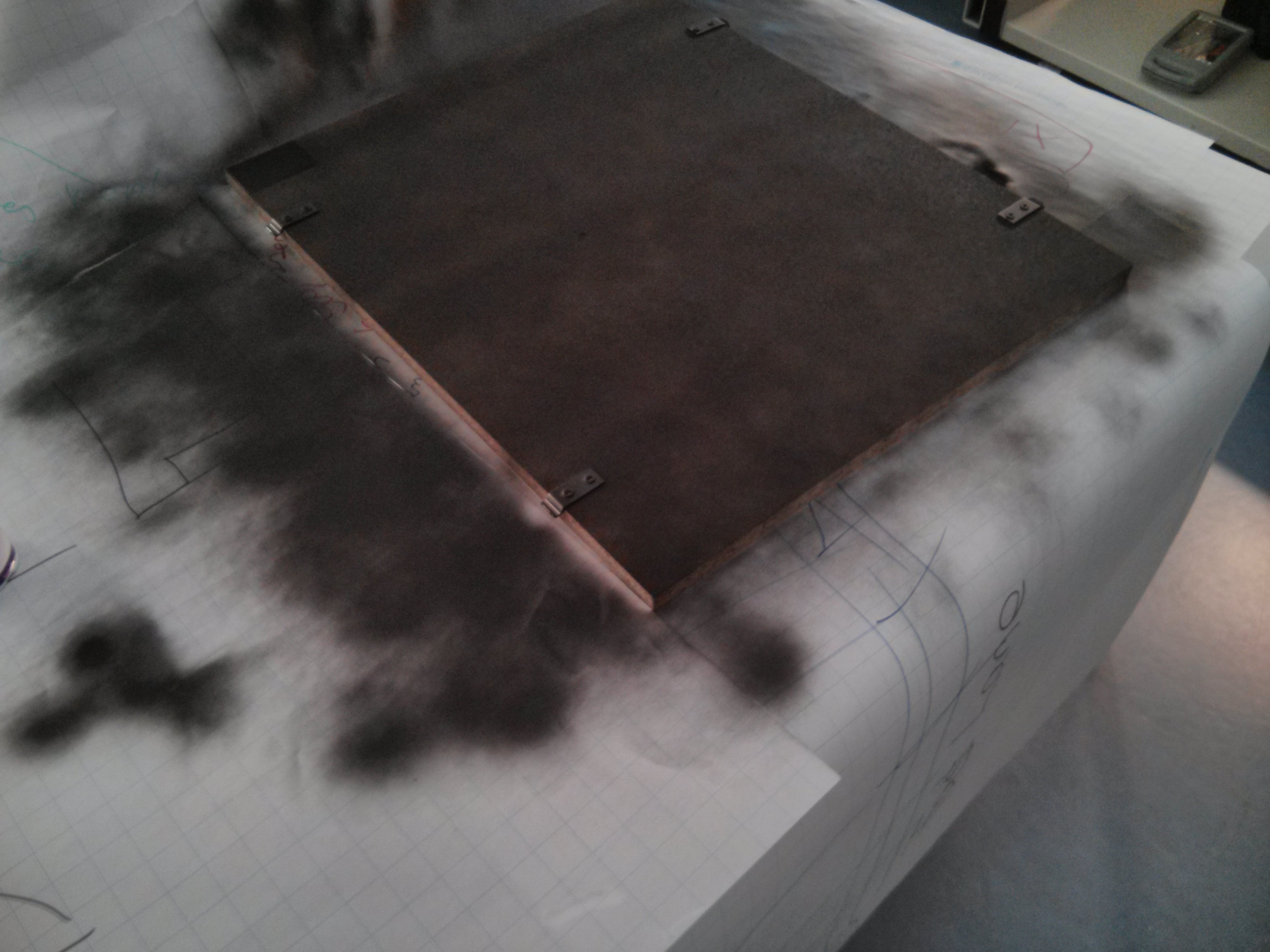

P.S. die Maße der Platten sind übrigens
2 Mal 60x(50+b)
2 Mal 60x(60+b)
2 Mal (60+2b)x(50+2b)
b steht dabei für die Materialstärke, bei Bernd 19 mm

Hint: the video got quite large (~60MB) you might not want to watch it on your cell contract

Video download

Voll der Erwarung, dass das ja jetzt irgendwie hochglanz und hochnützlich -weil endlos teuer- sein müsste saß ich also vor dem Gerät.
Da saß ich also, und beim sitzen blieb es auch erstmal,
denn das passende hellblaue “Cisco-“Consolenkabel fehlte.
Ja, na gut, mein Fehler, hätte man auch früher dran denken können.
Also $Leute nach Kabel fragen, und hey das hat auch super geklappt.
Aber auch mit dem Kabel war es irgendwie unrund.
Die Console so völlig ungewohnt, na gut aber ich hab sowas ja auch noch nie gemacht.
Ohne zu wissen was ich tat also durch Konsole, Google und schließlich das Webinterface gehangelt,
und es ging … nicht.

Also andere Nerds mit Ahnung involvieren, weiter frickeln…

Ich viel vom Glauben ab als sich so ganz zum Schluss rauskristalisierte, dass die Hardware erst per TFTP mit aus $quellen bezogenen Images versorgt werden musste, damit die Funktionalität die man vorher schon konfigurieren konnte überhaupt da war.

Enterprise und so, wissen schon.

Herzen berührt,
als Eins gefühlt.
Es war schön, sehr schön.

Aber irgendwann änderte es sich,
es wurde kompliziert…

Irgendwann zu kompliziert,
und es brach in zwei.

Und dann konnten wir nicht mal mehr Freunde sein.
Und heute sind wir wie Fremde.
Wieder Fremde…

Linux version:
Recieve:
netcat -l -p 1234 | pv | tar x
Send:
tar cf - * | pv | netcat [ip] 1234
BSD version:
Recieve:
nc -l 1234 | tar -xpf -
Send:
tar -cf - * | nc [ip] 1234
